遮蔽ボックス一体型ファイバーレーザーマーカー

GBOX

NEW

カメラ搭載・デジタル表示昇降台で、
誰でも簡単に高精度マーキングを実現。

こんなお悩みありませんか？

位置合わせに時間がかかる
焦点調整が上手くできず、
品質にばらつきが出る
レーザーの安全管理が難しい
初心者でも安心して使用したい

カメラ搭載・デジタル昇降台で、
誰でも簡単に高精度マーキングを実現！

遮蔽ボックス付きのコンパクトなファイバーレーザーマーカー。本体搭載カメラによりマーキング位置をリアルタイムで確認しながら調整でき、デジタル表示昇降台で焦点合わせも正確に。安全センサーやステータスLEDも搭載し、初めての方でも安心してお使いいただけます。金属部品への品番印字やロゴマーキング、2次元コード印字など幅広い用途に対応します。

GBOXが選ばれる
7つの理由

手動の位置合わせ・目視確認・段取りのムダ——現場のマーキング作業が抱える悩みを、
GBOXはカメラ・デジタル昇降台・遮蔽ボックスの組み合わせで一括解決します。

高性能MOPA
ファイバーレーザーを
標準搭載
高ピークパワーで高品質なマーキングを実現。

GBOXには、小型ファイバーレーザーマーカー 「PL2000F-S20」を標準搭載しています。 MOPAファイバーレーザーならではの高ピークパワーにより、母材への熱影響を抑えながら、高精細で美しいマーキングを実現します。

PL2000F-S20（MOPAファイバーレーザー）を標準搭載
高ピークパワーで母材へのダメージを抑制
黒色マーキング・微細印字・2次元コード印字にも最適

高性能レーザーをそのままボックスへ搭載。
コンパクトながら、本格的なレーザーマーキング性能を実現します。

段取り時間を
大幅に短縮カメラ確認＋デジタル昇降台で、もう手探りは不要。

従来の手動位置合わせは、作業者が目視でワークとレーザー照射位置を確認しながら調整する手間が発生していました。GBOXは本体搭載カメラによりモニター上でリアルタイムに位置を確認できるため、合わせ作業を大幅に効率化できます。

カメラ映像でワークとマーキング位置を一画面で確認
デジタル昇降台の数値を記録しておけば次回から即再現
ロット切替・品番変更時の段取り時間を削減

設定値を記録 → 次回はその数値に合わせるだけ。
段取り替えのたびに調整する手間が劇的に減ります。

印字ミス・位置ズレを
低減
見て合わせる。だからズレない。

目視だけに頼った位置決めでは、作業者の技量や疲労によって品質にばらつきが生じます。GBOXのカメラ機能とデジタル昇降台により、誰が作業しても一定の精度でマーキングが可能になります。

カメラ映像でズレをリアルタイムに確認・修正
デジタル昇降台でフォーカス位置を定量管理
不良品・やり直しコストを削減

作業者に依存しない品質管理を実現。
熟練者でなくても同じ精度で印字できます。

ステータスLED搭載
本体の状態をひと目で確認

本体前面のLED表示により、装置状態を直感的に把握できます。
緑は「待機・正常」、オレンジは「マーキング中」、赤は「異常」を表示し、装置の稼働状況を直感的に把握できます。

装置状態を瞬時に確認
トラブル発見が迅速
作業効率向上

マーキングボタンを搭載。
ステータスボタン横の「MARKING」ボタンからも印字が可能です。

安全性と作業性を
両立
遮蔽ボックス＋センサーで、安心して使える環境を。

クラス4レーザーを使用しながら、遮蔽ボックスと安全センサーにより周囲への漏れ光を防ぎます。扉を開けると自動でレーザーが停止するため、初心者でも安心してご利用いただけます。

遮蔽扉開放でレーザー自動停止（インターロック機構）
ガイド光はON状態を維持、位置確認が扉開のままできる
クラス4レーザーを安全に社内展開できる

安全管理の負担を軽減。
レーザー管理区域の設定や立入制限が不要になります。

快適な作業環境を
実現
排気ファン搭載で、煙・臭いの問題を軽減。

レーザーマーキング時に発生する煙や臭いを、本体内蔵排気ファンが効率的に排出します。別売り集塵機との接続にも対応しており、より快適で健康的な作業環境を構築できます。

内蔵排気ファンで煙を即座に外へ排出
別売り集塵機との接続でさらに高い排気効果

長時間作業でも疲れにくい環境。
煙・臭いのストレスを減らし、集中力を維持します。

別売りのフットスイッチに対応
フットスイッチ操作でスムーズな作業を実現

別売りのフットスイッチに対応しています。本体後部のコネクタに簡単接続。
両手を使った作業ができ、作業効率が向上します。

本体後部コネクタへ簡単接続
両手作業が可能になり、作業効率が向上

両手が自由になり、作業効率アップ。
ワークの固定や位置合わせをしながら操作でき、安定したマーキング作業を実現します。

GBOX 導入メリットまとめ

MERIT 01

高性能MOPAファイバーレーザーを標準搭載

PL2000F-S20を標準搭載。高ピークパワーにより、高品質・高精細なマーキングを実現。

MERIT 02

段取り時間を大幅に短縮

カメラ確認＋デジタル昇降台の設定値記録で、ロット切替の段取りを効率化。

MERIT 03

印字ミス・位置ズレを低減

作業者に依存しない定量管理で、安定した印字品質を実現。

MERIT 04

ステータスLED搭載

本体前面のLED表示により、装置状態を直感的に把握できる。

MERIT 05

安全性と作業性を両立

遮蔽ボックス＋インターロック機構でクラス4レーザーを安心・安全に運用。

MERIT 06

快適な作業環境を実現

内蔵排気ファン＋集塵機対応で煙・臭いを低減。

MERIT 07

別売りのフットスイッチに対応

両手を使った作業ができ、作業効率が向上。

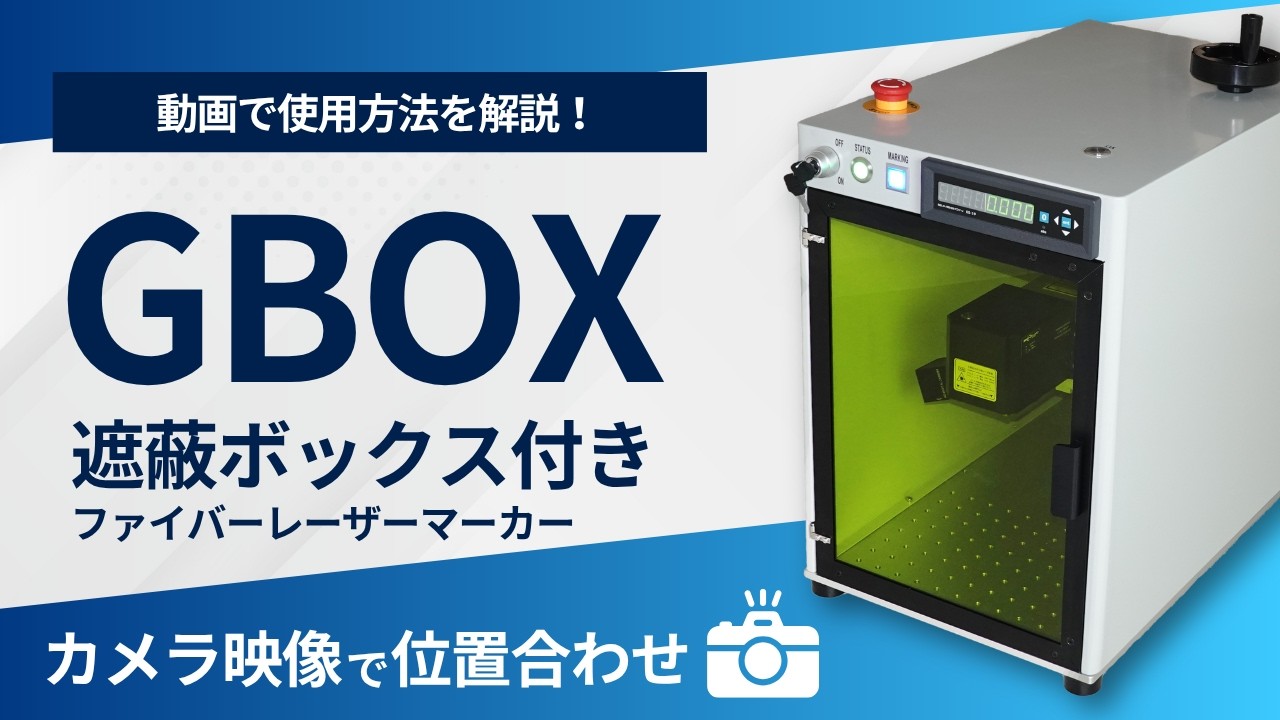

【新製品】カメラ搭載レーザーマーカで位置合わせがもっと簡単に！

サンプル事例

アルミ
ステンレス
定規（アルミ合金）

仕様

項目		GBOX
印字方式		XY 2軸ガルバノスキャナ方式
印字レーザー	種類	MOPAファイバーレーザクラス４
	波長	1064nm
	出力	20W
パルス周波数		1k ～ 4000kHz
ガイドレーザポインター		半導体レーザー波長655nm クラス2
加工範囲（m）		φ110 x 110
ワークディスタンス（mm）		189
スポット径理論値（μ m）		25
スキャンスピード（最大）		≦4000mm/s
マーキング種類	文字種類	英大小文字/ 数字/ 記号/ ひらがな/ カタカナ/ 漢字
	フォント	True Type フォント / ストロークフォント（単線）/ その他オリジナルフォント追加可能
	バーコード	JAN/UPC/ITF/NW-7/CODE39/CODE128/GS1-128 /GS1-DataBar など
	2 次元コード	QR コード / マイクロ QR コード / Data Matrix / Data Matrix GS1
	画像・CAD	BMP/JPG/JPEG/PNG/GIF/DXF など
通信インターフェース		USB
カメラ接続		USB
I/O インターフェイス		印字開始コネクタ（２P、接点入力）　※主にフットスイッチ入力用
対応OS		Microsoft Windows 10/11
冷却方式		強制空冷
電源電圧		AC100～240V対応 50/60Hz
消費電力		＜200W
重量		確認中
サイズ		W350xH510xD550 (突起物含まず)
