レーザーマーカーPL2000U

レーザーマーカー

UVレーザーマーカー NEWPL2000U

  • 最大パワー4.5W
  • 期待寿命4万h

寿命4万時間、業界最大4.5W、発色のいい印字

主な特長

  • PC レス対応、独自ハード&ソフト設計
  • ヘッドと本体間ケーブルが「脱着」可能で設置が楽
  • 多角的なインターフェイスで外部機器との通信がより便利に
  • 樹脂・フィルムなどに消えない印字ができます

    樹脂・フィルムなどに
    消えない印字ができます

  • レーザヘッドと本体を繋ぐケーブルが脱着式で機体の設置が楽に行えます

    レーザヘッドと本体を繋ぐケーブルが脱着式で機体の設置が楽に行えます

  • ​ヘッドと本体間ケーブルが「脱着」可能で設置が楽

    ヘッドと本体間ケーブルが
    「脱着」可能で設置が楽

業界最大パワー4.5W

UVレーザーマーカーとして業界最大パワー(4.5)の発振器搭載。
寿命4万時間の長寿命化を実現。
​安定したパワーで発色の良い印字ができるUVマーカー

業界最大パワー4.5W

期待寿命4万h

UVレーザーは発振器の寿命がファイバーに比べ短く
一般的に1~2万h程度ですが、PL2000UEでは独自の方式により
期待寿命を4万hに伸ばすことに成功しました。
あくまで理論値ですが、1日8時間、365日利用しても13年持つ計算です。
メンテナンスフリーで長くご利用可能です。

期待寿命4万h

最大パワー4.5W

空冷式でありながらUVレーザー発振器として4.5Wクラスを搭載しておりフィルム印字では強すぎるぐらいのパワーがあります。

よって最大出力を利用する事なく出力を抑えながら利用する事が可能なため、更に期待寿命を延ばすことができます。
もちろん周波数、パルス幅を変更することで出力パワーを調整することもでき、色々な素材に合わせた利用が可能です。

最大パワー4.5W

​オリジナルソフト(Mother:マザー)

DXレーザー専用の独自開発オリジナルソフト(Mother:マザー)が無料で付属します。直感的でわかりやすい、レーザー初心者の方にも優しいソフトとなっています。

レーザー装置をUSB、またはEthernetで接続してMotherを起動するだけで簡単に印字することができます。

線・円・四角形などの図形、1次元/2次元バーコード、BMPなどの画像データ、CADデータ(DXF)にも対応しています。

使用可能な言語:日本語・英語・中国語

オリジナルソフト(Mother:マザー)

詳しくはこちら

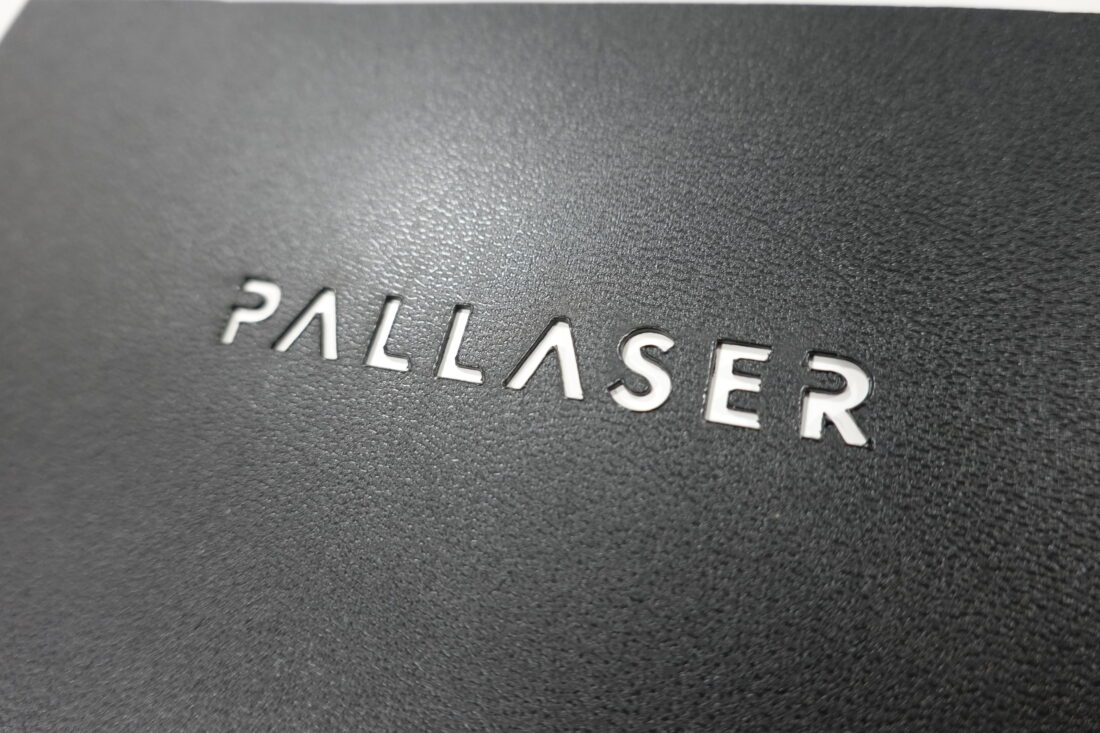

サンプル事例

  • 樹脂
    樹脂
  • 包装パウチ
    包装パウチ
    (プラスチック)
  • 金属
    金属
  • ガラス樹脂
    ガラス樹脂

仕様

項目 PL2000U
印字方式 XY 2 軸ガルバノスキャナ方式
印字レーザー 種類 UV レーザー クラス4
波長 355nm
出力 4.5W
パルス周波数 10-200KHZ
ガイドレーザポインター 半導体レーザー波長655nm クラス2
印字範囲 150x150mm、300x300mm、330x330mm
スキャンスピード(最大) ≦8000mm/s
マーキング種類 文字種類 英大小文字/ 数字/ 記号/ ひらがな/ カタカナ/ 漢字
フォント True Type フォント / ストロークフォント(単線)/ その他オリジナルフォント追加可能
バーコード JAN/UPC/ITF/NW-7/CODE39/CODE128/GS1-128 /GS1-DataBar など
GS1 DataBar GS1 DataBar/GS1 DataBar CC-A,B/ GS1 DataBar Truncated/ GS1 DataBar Truncated CC-A,B/GS1 DataBar Limited/GS1 DataBar Limited CC-A,B/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A,B ※注2
2 次元コード QR コード / マイクロ QR コード / Data Matrix / Data Matrix GS1
画像・CAD BMP/JPG/JPEG/PNG/GIF/DXF など
通信インターフェイス USB2.0/Ethernet/RS-232C
I/O インターフェイス 入力21点/出力9点 NPN,PNP両接続対応
対応OS Microsoft Windows 10/11
冷却方式 強制空冷
電源電圧 AC100V/200V、50/60Hz
消費電力 <200W
使用温度 10 ~ 35℃
ケーブル長(ヘッド/ 本体間) 2.8m
サイズ(mm) ヘッド部 144 x 440 x 168mm
コントローラー部 245 x 306 x 205mm

PL2000Uと​PL2000UEの違い

項目 PL2000U PL2000UE
印字エリア 150×150mm
300×300mm
330×330mm
110×110mm
ワークディスタンス
(レンズから印字面までの距離)
XXmm ※1 20mm
製品サイズ(mm)
ヘッド
電源アンプ
W144×D440×H168
W245×D306×H205
W271×D330×H180
W245×D306×H205

●兄弟モデルPL2000UEに比べ印字範囲を広くとることができ、フィルムや樹脂、金属などさまざまな材質の多列印字が可能に。

それぞれの特徴から最適な機種をお選びください。

※1 ワークディスタンスは使用するレンズによって異なります。

レーザーマーカーを導入した成功事例

製造業での金属・樹脂部分などへの高速印字生産性アップ!

レーザーマーカー機種導入改善の事例2

導入製品)UVレーザーマーカー:PL2000U

トレーサビリティやID管理の向上。QRコードを印字し使用頻度の追跡で交換時期を管理!

金属や樹脂部分への高速印字は、トレーサビリティやID管理において重要な役割を果たします。ネジのような細かい部品にも鮮明な印字を実現し、製造ラインのスピードの維持と品質管理を強化することができます。特に電子部品などの分野での導入が進んでおり、効率的な生産体制を支える強力なツールとなります。

▼ 金属・樹脂のレーザー印字のメリット・改善ポイント

01.消えない印字:
レーザーマーカーは対象物の材質自体を変化させるため、印字が半永久的に消えません。これにより、製品や部品のトレーサビリティが向上します。
02.高精度な印字:
レーザー光をピンポイントで照射することで、非常に高精度な印字が可能です。細かい文字や複雑な図形(例:QRコード)でも容易に識別できます。
03.多様な素材への対応:
金属、プラスチック、セラミック、ガラス、木材など、幅広い素材に対応できるため、さまざまな用途に利用できます。
04.高速な処理:
レーザーマーカーは高速で印字できるため、生産ラインに組み込んでも生産性を低下させることがありません。
05.ランニングコストの低減:
インクやラベルなどの消耗品が不要で、電気代だけで運用できるため、長期的なコストを抑えることができます。
06.立体物への印字:
他の印字方法では難しい立体物への印字が可能で、レーザーの出力を調整することで、印字だけでなく穴あけや切断などの加工にも応用できます。

■ 導入される業界と用途

  • 自動車産業: 自動車部品の製造履歴管理や、ロット番号、二次元コードの印字に利用されています。
  • 電子機器産業: 電子部品や製品にロゴや型番を印字するために利用され、製品の識別を容易にします。
  • 航空宇宙産業: 航空機部品の識別や追跡において、レーザーマーカーが重要な役割を果たしています。
  • 医療機器産業: 医療機器や薬品のラベル、シリアル番号の印字に使用され、製品の安全性とトレーサビリティ向上。
  • 食品業界: 食品パッケージへの製造日やロット番号の印字に使用され、消費者への情報提供を行っています。

インクのリボンなどの廃棄物が出ないため、環境対策にも貢献

レーザーマーカー機種導入改善の事例5

導入製品)UVレーザーマーカー:PL2000U

近年、環境への配慮が求められる中、従来の印刷方法に代わるレーザーマーカーが注目されています。従来のパッド印刷やシルク印刷では、インク代や版の交換が必要で、廃棄物が発生することが避けられません。しかし、レーザーマーカーは光を利用して印字を行うため、インクやリボンを使用せず、廃棄物を大幅に削減できます。 環境に優しい選択肢として、レーザーマーカーは持続可能な未来に向けた重要なツールとなります。

PL2000U よくあるご質問(FAQ)

Q1. PL2000Uはどのような素材に対応していますか?
主に包装フィルム・プラスチック(PET、PE、PPなど)・紙素材・樹脂パッケージへの印字に対応しています。特に熱に弱い素材に対しても、低熱影響で高精度なマーキングが可能です。
Q2. 印字可能な内容は?
日付・ロット番号・バーコード・QRコード・ロゴ・可変データ(シリアル番号など)など、多種多様な内容に対応しています。外部データベース連携も可能です。
Q3. PL2000Uのレーザー出力は?
最大で4.5Wの高出力UVレーザーを搭載しており、短時間で高コントラストな印字が可能です。出力は用途に応じて調整できます。
Q4. メンテナンス頻度はどのくらいですか?
UVレーザーは非接触・非消耗品式のため、従来のインクジェット方式に比べてメンテナンス頻度は大幅に削減されます。定期的な清掃と簡単な点検のみで長期間稼働可能です。
Q5. 消耗品は必要ですか?
いいえ、インクや溶剤などの消耗品は不要です。ランニングコストの大幅な削減につながり、ライン停止のリスクも低減できます。
Q6. ラインへの組み込みは可能ですか?
はい。PL2000Uは産業用ラインへの組み込みを前提とした設計となっており、外部機器との通信(I/O、RS232C、Ethernet)にも対応しています。
Q7. 対応する印字速度はどれくらいですか?
印字対象や内容により異なりますが、毎分数百パック規模の高速ラインにも対応可能です。必要に応じて事前テストも承ります。
Q8. 安全対策やレーザー規格は?
本製品はクラス1レーザー対応の安全設計が可能で、IEC規格に準拠した安全機構を搭載しています。オプションでレーザー防護筐体やセーフティインターロックの追加も可能です。
Q9. PL2000Uと他のモデルとの違いは?
PL2000Uは、高出力(4.5W)かつ微細印字に強いUV波長(355nm)を採用しており、特に印字品質と速度を両立したい現場向けです。他モデルとの比較については、お問い合わせください。
Q10. サンプルテストや導入相談は可能ですか?
はい、印字サンプルテスト・技術相談を承っております。導入をご検討中の企業様は、お問い合わせフォームよりご連絡ください。

他社レーザーマーカーとの違いは?

1日本国内メーカーが自社開発のため低価格

株式会社パルレーザーは、日本国内のメーカーです。
レーザー制御技術の基幹であるコントロール基板、ソフトウェアを自社で開発しています。設計・開発・製造まで全工程を一括して自社で行っていることから、高性能で高品質な製品を低価格で提供することが可能です。

自社開発基盤・ソフト

2必要な機能だけを組み込み、メンテナンスしやすい

複雑なオートメーション機能や不要な機能は組み込まず、
シンプルな構造にすることで、価格を抑えながら、メンテナンスも容易になる設計を行っています。また、オプション品も取り揃えております。自社開発製品だから安心して長くご利用いただけます。

自社開発基盤・ソフト

3購入前の検討やアフターサービスも充実。ご安心を!

ご購入前の検討サービスやアフターサービスなど充実しています。
お気軽にお問い合わせください!

1.サンプル加工

ご購入前にお持ちの素材のご提供でサンプル加工を行っています。

2.デモストレーション

出張にて製品体験を行うことも可能です。(遠方の場合はオンラインデモも可能です)

3.メールや電話でのご相談

検討前からアフターサービスまで、しっかりサポートさせていだきます。

4.設置ご利用方法・安全講習

設置やご利用方法のサポート、安全講習などをご用意しています。

5.保証期間1年間

製品・ソフト共に1年間の保証期間が付いています。

自社開発基盤・ソフト

レーザーマーカーのサンプル印字・加工を承ります!!

機種選定でお悩みの方には、印字したい内容、
印字物の材質などをお伺いして最適な製品をご提案します!

レーザー導入で長期的なコスト削減と生産性向上へ!
