Motherソフトのテキストオブジェクトに、新機能「交点除去」が追加されました。ストロークフォントで文字を印字したときに、線が交わる部分だけが濃く（深く）なってしまう、場合によってはピンホールが発生する現象を抑え、文字全体を均一な濃さで印字できる機能です。今回はUVレーザーマーカーでアルファベット・数字を実際に印字し、効果を確認しました。

01交点除去とは？

線が重なる部分は「2度打ち」になる

ストロークフォント（単線フォント）は、シンプルな線で文字を描くため印字時間が短く、賞味期限・消費期限やロット番号などの高速印字によく使われています。

一方で、「X」の交差部分や「T」の接合部分など線が重なる箇所では、レーザーが同じ場所を2回照射されることになります。そのため、交点だけが濃く（深く）なり、文字の仕上がりにムラが出ることがありました。

後に描く線を、交点の部分だけ切り欠く

「交点除去」は、線が交わる点を中心に、設定した「除去幅」の分だけ後に描く線を切り欠く機能です。先に描く線はそのまま通るため、文字の形はそのままに、重なる部分を1回の照射にできます。

※イメージ図です。

交点除去の対象になる箇所

02機能の使い方

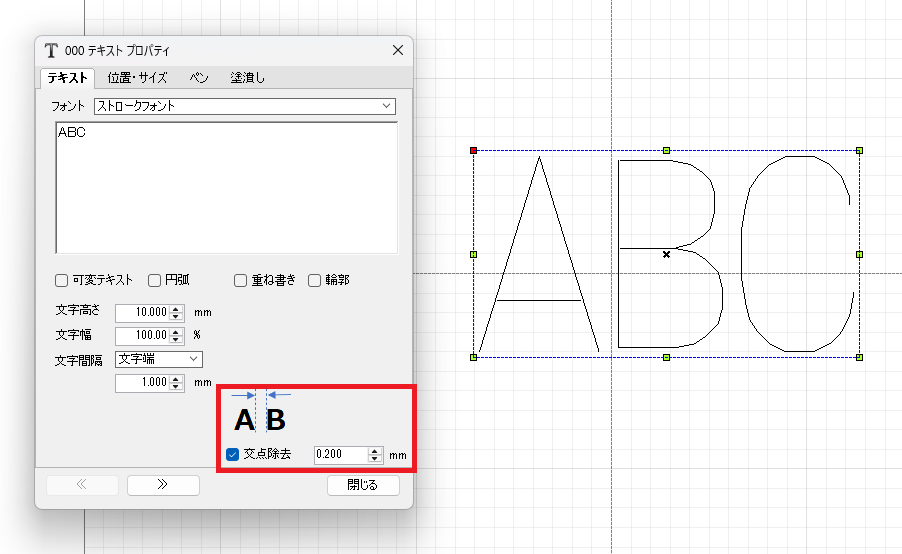

設定はとても簡単です。テキストオブジェクトのプロパティ画面から、2ステップで利用できます。

1. テキストオブジェクトのプロパティ画面で「交点除去」にチェックを入れる
2. 除去幅（0.01～2.00mm）を入力する

除去幅の目安

除去幅は、レーザーのスポット径（線の太さ）程度を目安に設定してください。

※イメージ図です。実際の印字結果を確認しながら調整してください。

03印字条件

使用機種	PL2000U（UVレーザーマーカー）
素材	フィルム
フォント	オリジナルフォント
文字高（mm）	5mm
除去幅（mm）	中央：0.3mm／右：0.5mm
印字回数（回）	1
スキャン速度（mm/s）	1800
周波数（KHz）	25
パルス幅（μs）	1

※交点除去以外の条件は、すべての文字で同じです。

04印字結果

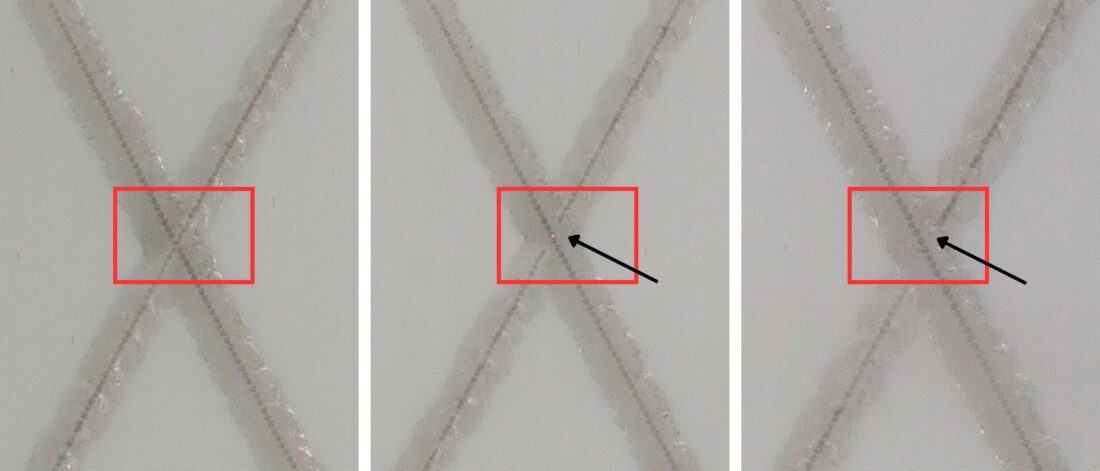

交差する文字「X」

交点除去なしでは、2本の線が交わる中心部が濃くなっています。交点除去ありでは中心部の濃さが抑えられ、線全体が均一な仕上がりになっています。

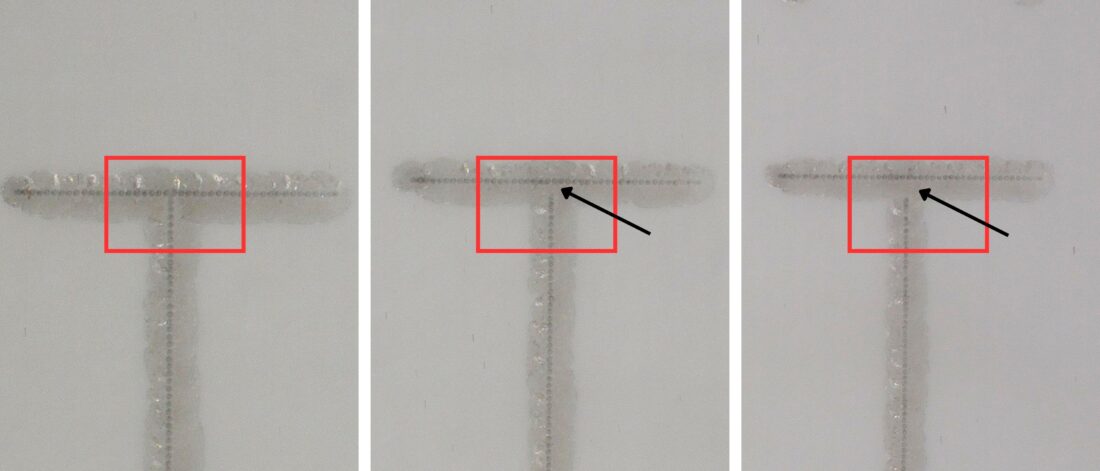

T字に接合する文字「T」

横棒と縦棒がぶつかる接合部も、交点除去によって重なりがなくなります。

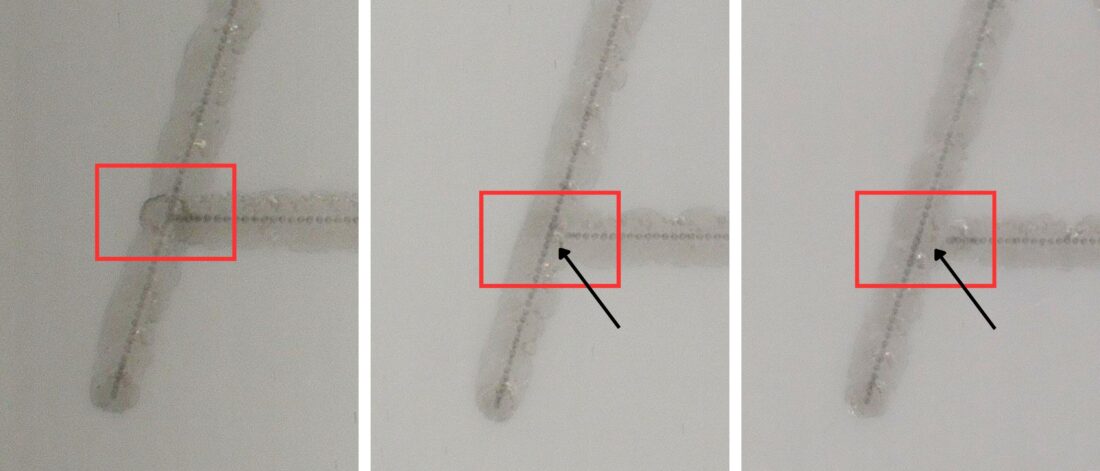

横棒が斜線に接する文字「A」

交点除去なしでは、横棒の端（左の接合部）に濃い点ができています。交点除去ありでは目立たなくなっています。頂点部分は切り欠かれず、文字の形はそのままです。

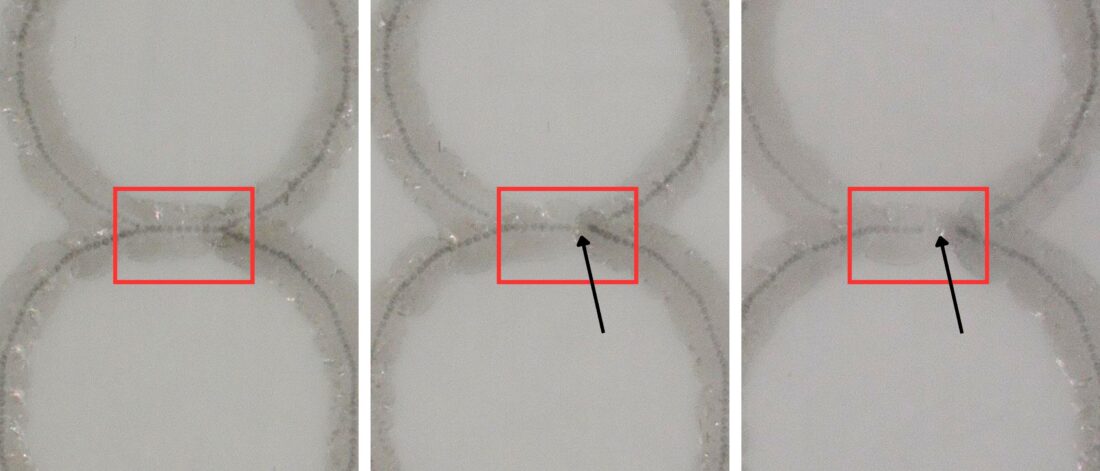

数字「8」

上下の円がつながる中央部分も、同様に重なりを除去できます。
