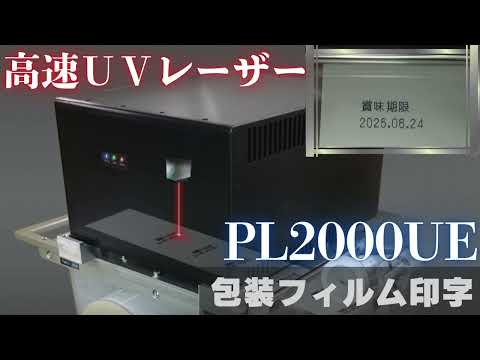

UVレーザーマーカー PL2000UE

最大パワー4.5W
期待寿命4万ｈ

包装フィルムに消えない印字、消耗品不要のため、
ラインを止めない

包装材にUVレーザーで印字

インクやラベルなどの消耗品がないのでコスト削減。
さらにカートリッジ交換不要でラインを止めないから生産性アップ。
見やすい文字でアルコールや摩耗で消えにくい。

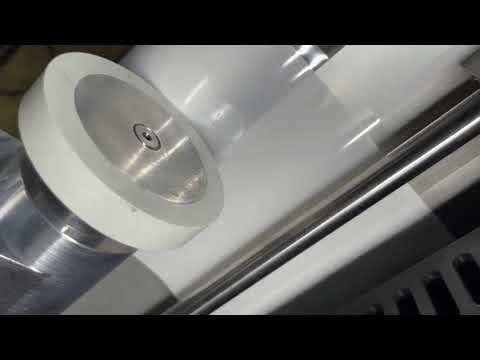

包装フィルムに移動マーキング

線が太い

通常レーザーマーカーでは、スポット径を小さくして微細印字がく
良いとされていますが、PL2000UEでは包装フィルムに特化し、く
最大限スポット径が太くなるよう光学系を工夫しています。
スポット径を太くすることで素材へのダメージも抑えられ、く
フィルムに適した印字になっています。

期待寿命4万ｈ

UVレーザーは発振器の寿命がファイバーに比べ短く
一般的に1~2万ｈ程度ですが、PL2000UEでは独自の方式により
期待寿命を4万ｈに伸ばすことに成功しました。
あくまで理論値ですが、1日8時間、365日利用しても13年持つ計算です。
メンテナンスフリーで長くご利用可能です。

期待寿命4万ｈ

空冷式でありながらUVレーザー発振器として4.5Wクラスを搭載しておりフィルム印字では強すぎるぐらいのパワーがあります。

また工場出荷時では5.5W近い出力があり長く利用する上で余力を十分備えた発振器を搭載しています。
もちろん周波数、パルス幅を変更することで出力パワーを調整することもでき、色々な素材に合わせた利用が可能です。

設置しやすい設計

設置しやすい設計
コンパクトなレーザーヘッドはく
現在使用している印刷機に設置しやすいサイズ。
一般的な印刷機と同じ取付穴を完備しているのでく
置き換えがスムーズ。

オリジナルソフト（Mother：マザー）

DXレーザー専用の独自開発オリジナルソフト（Mother：マザー）が無料で付属します。直感的でわかりやすい、レーザー初心者の方にも優しいソフトとなっています。

レーザー装置をUSB、またはEthernetで接続してMotherを起動するだけで簡単に印字することができます。

線・円・四角形などの図形、１次元/２次元バーコード、BMPなどの画像データ、CADデータ(DXF)にも対応しています。

詳しくはこちら

サンプル事例

包装パウチ（プラスチック）

アルコールや油で消えない印字ができます。
紙

化粧箱にも鮮明な印字ができます。
フィルム印字

フィルム素材に発色の良い太い印字が可能

DXレーザーで45m 分で印字

仕様

項目		PL2000UE
印字方式		XY 2 軸ガルバノスキャナ方式
印字レーザー	種類	UV レーザー　クラス４
	波長	355nm
	出力	4.5W
パルス周波数		10-200KHZ
ガイドレーザポインター		半導体レーザー波長655nm クラス2
印字範囲		110 x 110mm
ワークディスタンス		20mm
スキャンスピード（最大）		≦8000mm/s
マーキング種類	文字種類	英大小文字/ 数字/ 記号/ ひらがな/ カタカナ/ 漢字
	フォント	True Type フォント / ストロークフォント（単線）/ その他オリジナルフォント追加可能
	バーコード	JAN/UPC/ITF/NW-7/CODE39/CODE128/GS1-128 /GS1-DataBar など
	GS1 DataBar	GS1 DataBar/GS1 DataBar CC-A,B/ GS1 DataBar Truncated/ GS1 DataBar Truncated CC-A,B/GS1 DataBar Limited/GS1 DataBar Limited CC-A,B/GS1 DataBar Stacked/GS1 DataBar Stacked CC-A,B ※注2
	2 次元コード	QR コード/ マイクロQR コード/ データマトリックス/ データマトリックスGS1
	画像・CAD	BMP/JPG/JPEG/PNG/GIF/DXF など
通信インターフェイス		USB2.0/Ethernet/RS-232C
I/O インターフェイス		入力21点／出力9点　NPN,PNP両接続対応
対応OS		Microsoft Windows 10/11
冷却方式		強制空冷
電源電圧		AC100V/200V(AC85 ～ 64V)、50/60Hz
消費電力		＜200W
ケーブル長（ヘッド/ 本体間）		2.8ｍ
環境性能	使用温度	10 ～ 35℃
	使用湿度	10 ～ 80％RH（結露がない状態）
	保管温度	-10 ～ 60℃（結露がない状態）
	保管湿度	10 ～ 95%RH（結露がない状態）
重量(Kg)	ヘッド部	14.2kg
	コントローラー本体部	7.6kg
	ケーブル（ヘッド、コントローラー間２本）	1.2kg
サイズ(mm)	ヘッド部	271 x 330 x 180mm
サイズ(mm)	コントローラー部	245 x 306 x 205mm

PL2000UEとPL2000Uの違い

項目	PL2000UE	PL2000U
印字エリア	110×110mm	150×150mm 330×330mm
ワークディスタンス（レンズから印字面までの距離）	20mm	XXmm ※1
製品サイズ（mm）ヘッド電源アンプ	W271×D330×H180 W245×D306×H205	W144×D440×H168 W245×D306×H205
